Конструктивные отличия моделей «HP LJ 1200» и «HP LJ 1000W»

На первый взгляд, принтер U 1200 похож на предыдущую модель (рис. 7.1). Но у 1200-й модели не видны интерфейсные разъемы, они находятся под левой боковой крышкой, непосредственно на интерфейсной плате. Для того, чтобы получить к ним доступ, необходимо открыть переднюю крышку, оттянуть левую крышку в сторону (для этого на ней есть зацепы для пальцев), и она легко снимется. На рис. 7.2 показана плата интерфейса с разъемами USB и LPT. Такая практика подключения уже встречалась в моделях «LJ 2P/3P/4L». С одной стороны — такая конструкция неудобна, но это и неважно, так как подключать принтер приходится не часто. После закрытия крышки все выглядит очень аккуратно. Вернемся к интерфейсной плате — она закрыта металлическим экраном и крепится к основанию пятью винтами (показаны стрелками на рис. 7.2), три из которых одновременно держат экран. Если плату потребуется снять, предварительно отсоединяют разъемы внизу от главной платы. До этого ослабляют планку фиксации шлейфов (необходимо потянуть ее за края, шлейф сам освободится). На верхней части платы находятся два разъема от лазер-скане-ра, шлейфы которых также необходимо освободить от прижимной планки. Справа на плате находится разъем для подключения платы индикации. Также на плате имеются два незадействованных разъема. Первый — типа DIMM (1 на рис. 7.2), в который можно установить модули, объемом до 64 Мбайт дополнительной опера-

тивной памяти. Вверху слева от разъемов лазера имеется разъем (2 на рис. 7.2) для подключения модуля сканера (модуль в базовый комплект не входит и приобретается отдельно).

В описываемой модели есть изменения на главной плате электроники. Появился общий выключатель принтера 5\¥101, который находится на задней части его корпуса рядом с разъемом питания принтера (1 на рис. 7.3). Не стало отдельного предохранителя на фьюзере, есть только общий — РШ01 на 5 А (2 на рис. 7.3). Изменена схема источника питания, в первичной цепи применяется микросхема ШИМ контроллера ІС501 типа 5ТК-72062 (3 на рис. 7.3). Микросхема, в отличие от транзистора и диодов вторичных цепей, установлена без радиатора. Источник питания выполнен по стандартной схеме с обратной оптронной связью для стабилизации вторичных напряжений. На плате находится оптический датчик наличия бумаги в лотке РБ201 (4 на рис. 7.3). Его активатор закреплен на оси в основании принтера и возвращается в начальное положение под действием своего веса. Также на плате установлена кнопка включения БЕйЕ-теста 5\¥201 (5 на рис. 7.3), ее можно включить при помощи какого-либо стержня (лучше не металлического), просунув его в отверстие ниже интерфейсной платы и нажав на кнопку. Еще одно отличие на главной плате электроники — разъем для подключения вентилятора 1203 (6 на рис. 7.3), а также схемы управления скоростью его вращения. Кроме этого разъема, на плате присутствуют те же элементы, что и у модели «Ь.Г 1000\¥»:

• 1211 — датчик захвата и прохождения бумаги в принтере;

Остальные узлы главной платы электроники мало чем отличаются от аналогичных узлов платы модели ЮООЛУ.

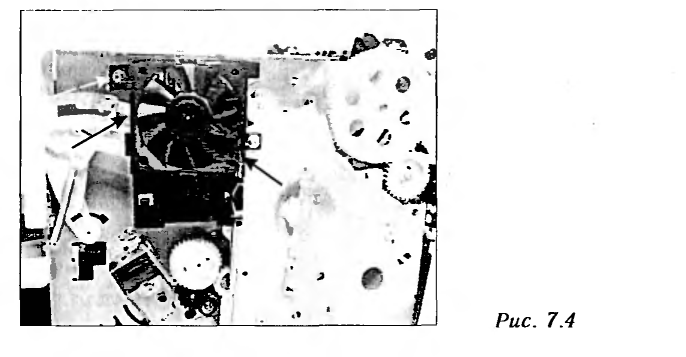

В связи с тем, что производительность принтера 1200-й модели возросла (по сравнению с младшими моделями), и ему нужно хорошее охлаждение — появился вентилятор (рис. 7.4). Он находится с правой стороны принтера и закреплен при помощи защелок. Привод вентилятора — маломощный коллекторный двигатель постоянного тока (24 В/0,14 А) с датчиком скорости вращения (об этом свидетельствует третий черный провод в шлейфе подключе-

ния). Красный провод соответствует +24 В, белый — «минусу». Вентилятор включается только после печати первой страницы и скорость его вращения в процессе работы может меняться.

Как уже упоминалось, принтер имеет оптический датчик наличия бумаги в лотке. К активатору датчика можно будет добраться со стороны лотка, разобрав всю переднюю часть (см. главу 6). Он находится слева от тормозной площадки и при необходимости легко снимается из пазов основания.

В отличие от 1000-й модели, на лицевую панель принтера вынесена кнопка печати тестовой страницы. При подключении принтера к сети, происходит его инициализация, при этом по очереди мигают все три индикатора на передней панели. При наличии бумаги в лотке светится зеленый светодиод, в противном случае — оранжевый. Если во время инициализации принтер обнаружил неисправность, будет мигать оранжевый светодиод (возможно застревание бумаги, отсутствие или неисправность картриджа и т. д.), или же загорятся все три светодиода одновременно — классифицируется как фатальная ошибка (отказ одного из узлов принтера). При печати мигает зеленый светодиод. Нажав однократно на кнопку, вы получите отпечаток Тестовой страницы, которая содержит информацию о продукте, название модели, номер интерфейсной платы, серийный номер продукта (две первые буквы в серийном номере обозначают страну-производителя, например, СИ — Китай, ТН — Таиланд, МУ — Малайзия и т. д.), персональные настройки, общее количество отпечатков принтера, количество застреваний бумаги, состояние памяти, прочие настройки.

Есть отличие и в программном обеспечении. Аппарат «и 1200» при использовании ЬРТ-порта будет работать под управлением драйвера для принтеров «НР Ьа5ег.1е1 бЬ/бЬ» или просто с универсальным — НР Ьа5еНе1 и им подобным. При работе через ШВ-порт принтер использует драйвер 1000-й модели. В общем, отличий не так уж много, в основном они коснулись электронной части, механика осталась такая же. От этого принтер стал более надежным, появилась возможность его модернизации по желанию заказчика при незначительном увеличении цены.

Возможные неисправности принтера и способы их устранения

Так как модели 1000\У и 1200 имеют много общего, то и типовые неисправности у них одинаковые (см. главу 6), поэтому рассмотрим только неисправности, связанные с новыми узлами 1200-й модели.

Эта плата может выйти из строя в результате отключения интерфейсного кабеля при одновременно подключенных к сети принтере и ПК. При этом дефект платы проявляется так: принтер включается, некоторое время работает механизм транспорта бумаги, индикации инициализации не будет, может постоянно светиться зеленый светодиод. Убедиться в неисправности можно, заменив плату. Выпаять и заменить элементы на этой плате крайне сложно. При соблюдении правил эксплуатации принтера отказ интерфейсной платы встречается крайне редко. А вот отсутствие контакта в ее разъемах встречается очень часто, особенно это касается разъемов от главной платы. Для устранения достаточно перестыковать разъемы.

Если принтер не включается, то, как правило, причина в том, что не выдержал «особенностей национальной сети» источник питания. Если в этом случае сетевой предохранитель не перегорает, то «взрывается» или раздувается конденсатор С107, из него вытекает электролит и выходит из строя микросхема ШИМ контроллера. Если найти микросхему не удастся, придется заменить всю плату. В практике автора не встречалось выхода из строя каких-либо других деталей источника питания. Неоднократно имела место «холодная» пайка элементов блока питания. Как правило, при этом источник совсем не запускается или после запуска отключается.

Подобный дефект появляется, если загрязнен оптический датчик наличия бумаги в лотке. Такая неисправность встречается в принтерах, которые отработали более года. Загрязнение датчика происходит из-за того, что прямо над ним расположен его активатор, и есть небольшая щель для попадания бумажной пыли на датчик. Для устранения проблемы достаточно его протереть или продуть сжатым воздухом. Отказ самого датчика не наблюдался.

Подобный дефект связан с отказом процессора управления или других микросхем, особенно микросхемы привода двигателя. Для определения причины отключают разъем с двигателя и омметром проверяют на короткое замыкание выходы микросхемы на общий провод (она расположена на обратной стороне платы и имеет в середине корпуса металлические отводы для тепла).

Проявляется неисправность так: принтер делает первый отпечаток, останавливается, загораются все три светодиода на передней панели, вентилятор не вращается. Снимают боковые крышки и вручную прокручивают вентилятор. Если он совсем не вращается или вращается с трудом, то вентилятор лучше заменить. Можно попробовать его смазать, только необходимо иметь в виду, что при разборке его легко сломать. Как уже отмечалось, вентилятор имеет датчик вращения, который тоже может быть неисправен. Если на процессор не будут приходить импульсы с этого датчика, принтер работать не будет.

Перечень каталожных номеров запасных частей

Каждому блоку, узлу и детали принтера присваивается свой буквенно-цифровой код — каталожный номер. Предлагаем взять на заметку каталожные номера узлов принтера, чаще других выходящих из строя. Начнем с одинаковых блоков для принтеров 1000\У и 1200:

RG0-1001-000CN — правая стойка с редуктором, двигателем и механизмом тяг открытия лицевой крышки;

RY7-5081-000CN — муфта сцепления роликов подхвата;

RF0-1014-000CN — тормозная площадка (верхняя часть);

RG0-1005-000CN — ролики подхвата с платформой посадочного места;

Существуют и отдельные позиции запчастей отечественного и импортного производства, например, таких как термопленка фьюзера. Несмотря на низкую цену отечественную термопленку лучше не приобретать, ее качество значительно хуже. Если вышел из строя термоэлемент, то придется приобрести целиком весь узел, хотя некоторые ролики можно заказать отдельно. Аналогичная ситуация и со стойкой редуктора. Лазеры хоть и имеют разные каталожные номера, полностью взаимозаменяемы (автор в этом неоднократно убеждался). А вот эксперименты по замене двигателей не проводился. Оптический датчик прохождения бумаги можно заказать отдельно от платформы крепления направляющих роликов подхвата, хотя вместо него подойдет любой применяемый в других моделях. Необходимо иметь в виду, что при заказе запасных частей у официального представителя или у его дилеров каталожные номера могут отличаться — это нормально. Есть еще такая особенность — некоторые блоки можно заказать с возвратом неисправного, тогда узел обойдется дешевле (это касается электронных плат и фьюзера). Перед заказом следует созвониться с представителем фирмы и выяснить их требования и возможности.

СОВРЕМЕННЫЕ

ПРИНТЕРЫ

СЕКРЕТЫ ЭКСПЛУАТАЦИИ И РЕМОНТА

Особенности

конструкции

Эксплуатация

Порядок

разборки

Типовые

неисправности

В главе 6 была рассмотрена базовая модель для линейки принтеров, одним из представителей которых является «HP LaserJet 1200». В конструкции этого аппарата были учтены и устранены все недостатки предыдущей модели. С точки зрения пользователя принтер стал значительно удобнее в эксплуатации, увеличилась скорость печати, появился LPT-порт, что позволило подключать принтер к любому системному блоку ПК. А еще появилась возможность подключения модуля сканера.

В табл. 7.1 приведены основные технические характеристики принтера.

Основные технические характеристики принтера «HP LJ 1200»

Характеристики/параметры Значение/описание

Форматы печатных носителей Обычная бумага формата A4,

Тип картриджа и его ресурс HP С7115А, 2500 страниц при 5%

Язык управления принтером HP PCL 6, HP PCL 5E, эмуляция
