Ремонт монітора "DAEWOO" CMC-1509B

У наведеній нижче статті описаний спосіб усунення несправності, що зустрічається в схемі вихідного каскаду рядкової розгортки моніторів "DAEWOO" CMC-1509B і CMC-1511B.

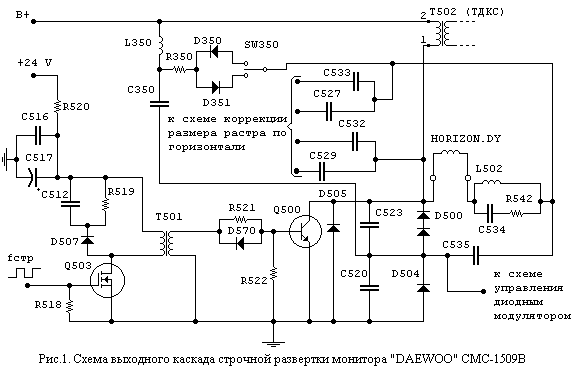

Іноді в ремонт надходять монітори "DAEWOO" CMC-1509B у яких при включенні їх у мережу спостерігаються спалахи індикатора "POWER" на лицьовій панелі, що найімовірніше вказує на наявність перевантаження імпульсного джерела живлення по одному з каналів вторинної напруги. При розриві ланцюга живлення +200 В перевантаження зникає, з чого випливає, що дефект знаходиться у схемі вихідного каскаду рядкової розгортки. Перевірка ключового транзистора вихідного каскаду рядкової розгортки (т.зв. HOT - Horizontal Output Transistor) Q500 (див. Рис.1) за допомогою мультиметра дозволяє легко визначити його несправність.

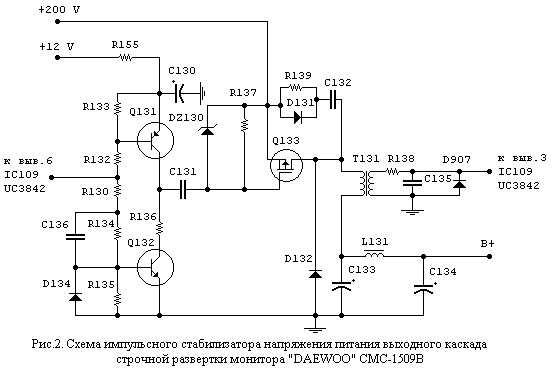

Однак не варто поспішати з включенням монітора в мережу після заміни вищевказаного транзистора на справний, оскільки в більшості випадків (в моїй практиці в 100% випадків) вихід його з ладу супроводжується пошкодженням ключового транзистора Q133 (див. Рис.2) у схемі імпульсного стабілізатора (перетворювача) напруги харчування вихідного каскаду рядкової розгортки В +.

В іноземній літературі подібна схема іменується - High Chopper, звичайно, як і в даному випадку High Chopper реалізується на p-канальному польовому транзисторі, на витік якого надходить напруга живлення, існує також і схема Low Chopper, ознакою якої є n-канальний польовий транзистор, витік якого підключений до загального проводу. Несправність транзистора Q133 також легко визначається за допомогою мультиметра (при перевірці опір каналу Rсі виявляється близьким до нуля). Після заміни Q500 і Q133 на справні оригінальні або подібні їм аналоги працездатність монітора відновлюється.

В якості Q500 використовуються потужні ключові біполярні транзистори фірми "SANYO" 2SC4924 (Uкбо = 1500 В; Ік = 10 А; Pк = 70 Вт; fгр = 6 МГц; h21еmin = 8; npn; корпус TO-3PML [1]) або 2SC5299 (Uкбо = 1500 В; Ік = 10 А; Pк = 70 Вт; fгр = 7 МГц; h21еmin = 5; npn; корпус TO-3PB [1] ). В якості Q133 використовуються польові р-канальні транзистори з ізольованим затвором 2SJ449 фірми "NEC" (Uси = 250 В; Iс = 6 А; Pсі = 35 Вт; S = 3500 мA / В; вбудований діод між стоком і витоком; ізольований корпус TO -220F), дані отримані на сайті фірми "NEC" - або IRFI9634G фірми "INTERNATIONAL RECTIFIER" (Uси = 250 В; Iс = 4.1 А; Pсі = 35 Вт; S = 2200 мA / В; вбудований діод між стоком і витоком; ізольований корпус TO-220F), дані з сайту фірми виробника . На місці Q133 також практично були випробувані транзистори IRFI9630G і IRF9630 фірми "INTERNATIONAL RECTIFIER" (Uси = 200 В; Iс = 6.5 А; Pсі = 75 Вт; S = 2200 мА / В; вбудований діод між стоком і витоком [1]). Відмінність між IRF9630 і IRFI9630G полягає в тому, що перший виконаний в корпусі ТО-220АВ, з металевим фланцем для кріплення і при установці на радіатор вимагає ізолюючої прокладки і втулки, а другий транзистор випускається в ізольованому корпусі ТО-220F, що спрощує його кріплення на радіаторі.

Трохи про призначення інших елементів у схемах на рис.1 і 2. На польовому n-канальному транзисторі Q503 типу IRF640 фірми "INTERNATIONAL RECTIFIER" (Uси = 200 В; Iс = 18 A; Pсі = 125 Вт; S = 6700 мA / В ; вбудований діод між стоком і витоком; корпус TO220АВ [1]), навантаженому на первинну обмотку трансформатора Т501 виконаний предоконечний каскад рядкової розгортки. Конденсатори С527, С529, С532, С533 є елементами схеми корекції розміру растра по горизонталі, при роботі в режимах з різними дозволами, для комутації конденсаторів використовуються два електромеханічні реле.

Схема ключового стабілізатора напруги В + виконана на основі мікросхеми ШІМ-контролера IC109 типу UC3842 фірми "UNITRODE". Вихідний ШІМ-сигнал з виведення 6 цієї мікросхеми поступає на буферний двотактний каскад виконаний на компліментарної парі транзисторів Q131 KTA1270 / 2SA1270 (Uкбо = 35 В; Ік = 0.5 А; Pк = 0.5 Вт; fгр = 200 МГц; h21еmin = 150; pnp; корпус TO-92 [1]) і Q132 KTC3202 / 2SC3202 (Uкбо = 35 В; Ік = 0.5 А; Pк = 0.3 Вт; fгр = 300 МГц; h21еmin = 150; npn; корпус TO-92 [1]) фірми " KEC ", а далі на затвор ключового транзистора Q133, стабілітрон DZ130 типу DZ12BM (12 В) в ланцюзі затвора виконує захисну функцію. З вторинної обмотки трансформатора Т131, включеного в ланцюг стоку транзистора Q131 на висновок 3 ШІМ-контролера UC3842 надходить сигнал зворотного зв'язку. ШІМ-сигнал зі стоку транзистора Q133 випрямляється діодом D132 типу S2L60 (Super Fast Recovery Rectifiers - випрямний діод з швидким відновленням; Uобр = 600 В; Іпр = 1.5 А) фірми "SHINDENGEN" і після LC-фільтра С133L131С134 надходить на висновок 2 (В +) ТДКС.

У моніторах "DAEWOO" CMC-1509B в якості ТДКС Т502 застосовуються трансформатори моделей CF0883 і FFA81024U, які є повними аналогами.

Все вищесказане в рівній мірі відноситься і до моніторів "DAEWOO" CMC-1511B, які мають схему ідентичну схемі CMC-1509B. Відмінність полягає лише в тому, що CMC-1511B не є мультимедійним та в його схемі відсутні підсилювач потужності низької частоти і вбудовані акустичні системи.

У висновку можна відзначити, що оскільки пошкодження вихідного транзистора рядкової розгортки є досить поширеною несправністю моніторів, то при його заміні завжди бажано перевіряти справність елементів схеми стабілізатора напруги В +. Як рекомендується в [2] при подібній перевірці замість вихідного каскаду рядкової розгортки в якості навантаження по ланцюгу харчування В + можна використовувати лампу розжарювання на напругу 220 В, потужністю 40:60 Вт
